| Menşe yeri: | Çin |
| Marka adı: | JCX |
| Sertifika: | CE ISO |
| Model numarası: | cz aşık rulo şekillendirme makinesi |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD27990-USD33599PER SET |
| Ambalaj bilgileri: | Denize layık standart paket: 40'gp konteynere sabitlenmiş plastik film ile kaplanmıştır |
| Teslim süresi: | 20 İş Günü |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | ayda 50 takım |
| Başvuru: | İnşaat Panosu | açıcı: | 5 ton |
|---|---|---|---|
| Makine Rengi: | özelleştirilmiş | İhracat bağlantı noktası: | Tianjin Limanı |
| Malzeme kalınlığı: | 1,5-3,0 mm | işlemeye uygun: | Glavanize çelik |
| Silindirlerin malzemesi: | GCR15 VEYA CR12 | kullanım: | Ağır C veya Z aşık |
| Üretim kapasitesi: | Delme olmadan 20M/dak |

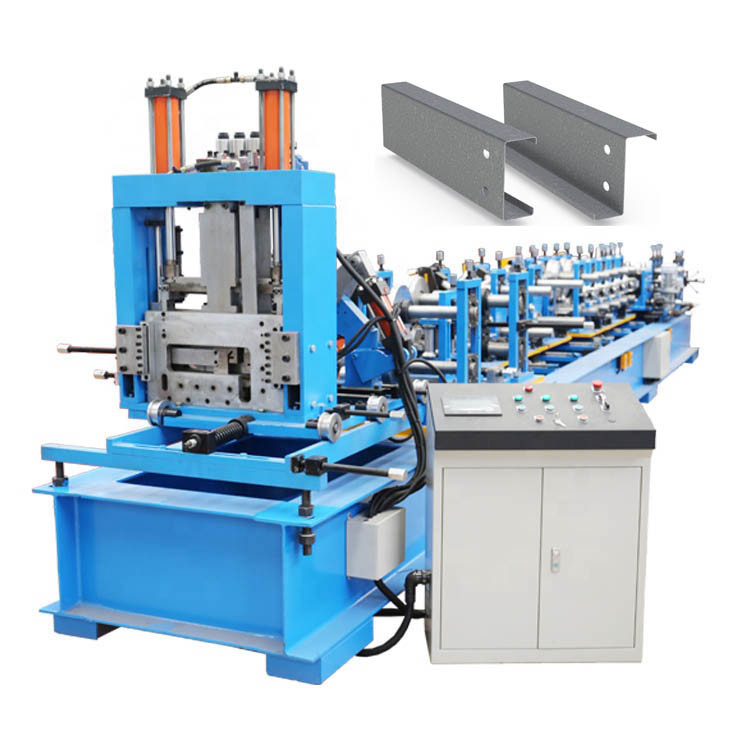

Tam otomatik C/Z değiştirilebilir ağır hizmet aşık rulo şekillendirme makinesi
Bu otomatik C/Z aşık rulo şekillendirme makinesi, hem ağır hizmet tipi C aşık hem de Z aşık yapmak için profesyonel bir ekipmandır.
CZ çeliği, çelik yapı binalarının aşıklarında ve duvar kirişlerinde yaygın olarak kullanılır ve ayrıca hafif çatı makasları, braketler ve diğer bina bileşenlerinde birleştirilebilir.Ayrıca mekanik hafif imalatta kolon, kiriş ve kollarda da kullanılabilir.
CZ aşık rulo şekillendirme makinemiz yapabilir

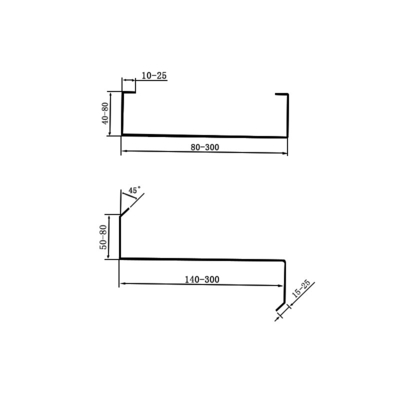

C aşık: 80-300mm, yükseklik 40-80mm.
Z aşık: 120-300mm, yükseklik: 40-80mm
Şekillendirme hızı: 25m/dak delme deliklerinin sayısına bağlıdır.
1. CZ aşık rulo şekillendirme makinesinden oluşur:
| HAYIR. | Tanım | Miktar (set) | açıklama |
| 1 | 3T manuel açıcı | 1 | |
| 2 | Rehberlik cihazı | 1 | Ana makine olarak bir tam ünite |
| 3 | Ana Şekillendirme sistemi | 1 | |
| 4 | İletim sistemi | 1 | |
| 5 | hidrolik giyotin | 1 | |
| 6 | Destek masası(3m/adet,) | 1 | |
| 7 | hidrolik istasyon | 1 | |
| 8 | Kontrol kutusu | 1 | |
| 9 | Yedek parçalar ve aletler | 1 | Ek listesi olarak |
2. CZ aşık rulo şekillendirme makinesinin ana parametreleri:
| Öğe | Yapılandırmalar | Açıklamalar |
| Hammadde | İşleme Malzemesi | Alüminyum, PPGI, GI Sac/Rulo (Q235&Q195MPA) |
| Malzeme kalınlığı | 1,5-3,0 mm, ayarlanabilir | |
| Besleme Genişliği | modellere göre | |
| Etkili Genişlik |
C80-300 mm ve bu aralıktaki ölçüler. Z140-300mm , bu aralıktaki tüm boyutlar. Yükseklik : 45-80mm Dudak: 10-20mm |
|
| açıcı | Kapasite | 5 ton |
| Sıkma yöntemi |
Tokalaşma Dört bağlantının merkezi dışa doğru desteklenir |
|
| Fren | Mil çift tutma | |
| Ana Şekillendirme Makinesi | besleme plakası | Kılavuz makaralar ve miller |
| Tesviye |
Yukarı 3+ aşağı 4 silindir+2 yönlendirme istasyonu Malzeme: yüksek dereceli 45# çelik, yüksek frekanslı işlem HRC58-62, dış ince işleme, parlatıldıktan sonra krom kaplama |
|
| Basamaklar/şaft |
Motor tahrik mili:40Cr, diğer malzeme 45#çelik İşleme teknolojisi: su verme ve temperleme işlemi HB210-230 + kaba işleme + silindirik taşlama + parlatma yüzeyi sert krom kaplama. |
|
| Rulman |
Makaralar Rulman çeliğini, yüzey kromunu 0.03-0.05mm benimser, |
|
| Doğrultma | CZ 2 mil doğrultma + 4 istasyon doğrultma, toplam 2 doğrultma ünitesi için ayrılmış on silindir. | |
| Rehberlik cihazı | Şanzımanı, üst ve alt şaft şanzımanını dişli ile donatın. | |
| Zincir | Transfer yöntemi 1,5 inçlik zincirleri benimser | |
| delme |
Kanalın altı, tek ve çift delikler, yuvarlak delik Φ14mm&Φ16mm, uzun delik: 28×16mm & 28×14mm isteğe bağlı. Standart delik : 28×16mm |
|

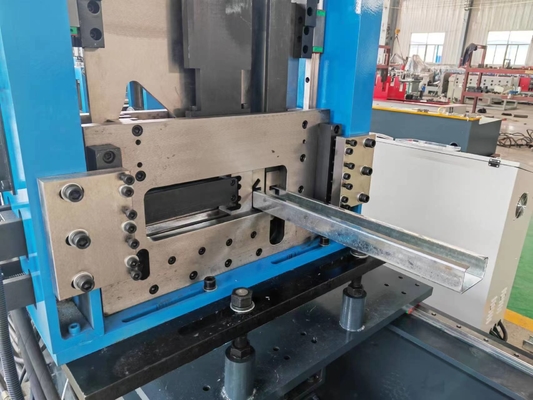

| Kesme Sistemi | kesme |
1. Yeni kesme tipi, kalıbı değiştirmeye gerek yok.80-300 arası. 2. Kesici bıçak: kalınlık 20mm 3. Kesim sonrası 4. Kesici malzeme: Cr12 |
| Motor | 22KW hidrolik motor, değişiklik boyutları için 3*0.75Kw motor | |
| Kontrol sistemi | Ana kontrol kutusu | 1 takım, (Havacılık fişi) |
| Değişen yol | Modelleri değiştir: Elektrik değişimi (3 motor: 0.75kw) | |
| harici denetleyici | 1 set, Üretim süreci ve hata ayıklama işlemi sırasında ileri ve geri kontrol etmek uygundur. | |
| Ana yedek parça markası | PLC: Delta, Dokunmatik ekran:Weiview, Sayaç: Omron, elektrik elemanları: Schneider | |
| Güç | 380V, 3Faz, 50Hz veya gerektiği gibi | |
| hidrolik istasyon | Hidrolik motor | Dış beş yıldızlı piston biyel tipi (Ningbo Hanzhu) |
| hidrolik istasyon | 22Kw, Yakıt deposu hacmi 500 litre | |
| Ana parçaların menşei | Solenoid valf Zhejiang Yongxin | |
| Tükenen tablo | adet/adet | 2 set çalışma masası, 3m/set |
| Yapı |
Her iki tarafta kaynaklı kare boru. Dört köşe çekme çubuğu bağlı. Vidalar sabitlendi. 5 taşıyıcı makara |
|
| Diğer gereklilikler | Dil | Tüm işlemler, talimat metni İngilizce'yi benimser |
| Dış görünüş | Tüm lehim bağlantılarının düzgün bir şekilde parlatılması ve güzel bir görünüm için çamurun kazınmasından sonra boyanın uygulanması gerekir. |
3. AUTO CZ aşık rulo şekillendirme makinesinin bazı önemli noktaları
4. Referans için C ve Z aşıklarının nihai ürünleri:
5. Önerilen ürünler: (diğer rulo şekillendirme makinesi türleri)
Villa için Lgs çerçeveleme rulo şekillendirme makinesi Otomatik C/Z aşık rulo şekillendirme makinesi CU Omega L pas kanalı Rulo Şekillendirme Makinesi
Çift katmanlı çatı rulo şekillendirme makinesi Taşınabilir Klipsli Kilit çatı şekillendirme makinesi Kare iniş boru rulo şekillendirme makinesi
Güverte paneli rulo şekillendirme makinesi 3mm Slio/su deposu oluklu sac makinesi EPS/rockwoll Z kilitli sandviç panel hattı
6. SSS
S. İyi bir makine alacak mıyım?İstediğimle aynı mı?
C: Evet bayım/bayan.Makineyi profil çiziminize göre yapacağız.Profil çizimi ile ilgili olarak, makinenizi üretmeden önce sizinle tekrar teyit edeceğiz.Ardından, makine bittikten sonra, makineyi test edeceğiz ve aldığınız makinenin iyi bir makine olduğunu garanti edeceğiz.Çünkü makineden memnun kaldıktan sonra bakiye ödersiniz.
S. Makine bozulursa ne yapacaksınız?
A: Herhangi bir makinenin tüm ömrü boyunca 18 ay ücretsiz garanti ve ücretsiz teknik destek sağlıyoruz.Kırık parçalar tamir edilemezse, kırık parçaları ücretsiz olarak yeni parçalarla değiştirebiliriz, ancak ekspres maliyeti kendiniz ödemeniz gerekir.Garanti süresinin dışındaysa, sorunu çözmek için pazarlık yapabiliriz ve ekipmanın tüm ömrü boyunca teknik destek sağlarız.
S. Ödeme koşullarınız nedir?
A: 1 : Nakliye öncesi %30 T/T'yi depozito olarak ve %70 T/T'yi denge olarak kabul ediyoruz.
2 : Görüşte %100 L/C kabul ediyoruz
3: Western Union ödemelerini kabul ediyoruz.
4: Ödemek istediğiniz diğer ödeme koşulları, lütfen bana bildirin, kontrol edip size cevap vereceğim.
